刑事技术荧光显微成像系统技术说明

一、 设备概述与系统定位

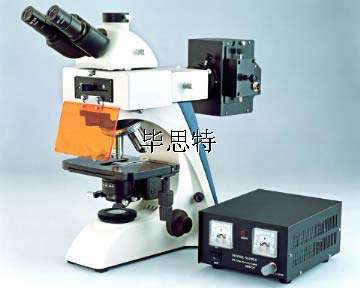

本系统为一套专业级三目荧光显微成像设备，由BK5000-TR三目生物显微镜主机与BK-FL4荧光激发装置集成构建。该系统专为刑事科学技术实验室中需要进行特异性荧光观察与记录的微观物证检验而设计。它在常规生物显微镜的透射明场观察功能基础上，整合了模块化荧光照明系统，使其能够对经特定荧光染料或试剂处理后的检材，或具备自发荧光的物质进行高灵敏度、高对比度的显微观察与成像。该系统是法医物证学、文件检验、微量物证分析等领域进行精密司法鉴定的重要刑侦技术装备，其配置体现了专业刑侦设备厂家为满足复杂鉴定需求而提供的针对性解决方案。

二、 核心系统组成与技术特点

1. 核心显微主机平台：

   • 以BK5000-TTR三目生物显微镜为基础，提供稳定的无限远校正光学平台和清晰的透射光观察能力。

   • 三目观察头设计是核心优势之一，允许检验人员同时进行舒适的双眼观察和实时的摄像取证，实现了观察与记录的无缝衔接。

2. 模块化荧光激发装置：

   • BK-FL4荧光装置作为核心功能扩展模块，通常包含汞灯或LED光源、激发滤光片轮、分色镜和阻挡滤光片。它能提供特定波长的激发光，以激发样本中的荧光物质，并通过精确的光路分离，使发射的荧光能被清晰地观测和记录。

3. 优化的光学适配与成像接口：

   • 配备0.3倍与0.5倍C型接口摄像接筒。这些接口能优化投影至相机传感器的像场大小与亮度，特别是0.5倍接口可实现80%以上的镜像视场捕获，这意味着相机能够拍摄到目镜中观察到的大部分视野，极大提高了证据图像记录的完整性和效率，避免因视场裁剪导致的关键特征遗漏。

三、 在刑事技术物证鉴定中的关键应用价值

荧光显微技术通过将不可见或低对比度的信号转化为明亮的荧光图像，在以下物证检验环节中具有独特且不可替代的作用：

1. 文件检验与潜在手印的荧光显现观察：

   • 对经DFO、茚二酮等荧光试剂处理过的纸张上的潜在汗液手印，该系统是最终的观察和记录设备。在特定波长（如蓝绿光）激发下，可清晰观察到手印发出的强烈荧光，并排除复杂背景图案的干扰，拍摄获得用于比对的高质量荧光指纹图像。

   • 用于检验可疑文件的涂改、添加字迹。不同墨水或涂改材料在紫外或蓝光激发下可能呈现不同的荧光反应，从而揭露变造事实。

2. 法医生物学检材的筛查与鉴别：

   • 体液斑迹定位与初筛：精斑、唾液斑等生物检材在经特定荧光染料（如酸性品红）染色或具备自发荧光特性，可在荧光显微镜下被快速定位和识别，为后续的DNA提取提供精确的取样指导。

   • 显微组织学检查：在法医病理学中，对组织切片进行特定荧光染色（如免疫荧光），可用于检测某些病原体、特殊蛋白或细胞标记物。

3. 微量物证的荧光特性分析：

   • 纤维与油漆碎片检验：不同种类的合成纤维、染料或油漆中的组分，在特定波长激发下会呈现独特的荧光颜色和强度，这为区分不同来源的微量物证提供了重要的鉴别特征。

   • 射击残留物（GSR）颗粒观察：部分GSR颗粒在紫外光激发下具有荧光，有助于在复杂样本背景中对其进行寻找和识别。

四、 主要技术规格与配置

• 主机：BK5000-TR三目生物显微镜。

• 核心功能模块：BK-FL4荧光激发装置（含光源、滤光系统）。

• 成像接口：标配0.3倍及0.5倍C型接口摄像接筒，适配标准数码相机或摄像机。

• 关键成像性能：0.5倍接口可实现>80%镜像视场记录。

• 可选附件：适用于不同型号数码相机/摄像机的C-Mount接口适配筒。

五、 操作规范与系统整合建议

1. 安全操作与荧光观测流程：

   • 开启荧光光源（尤其是汞灯）需遵循操作规程，避免直视光源。汞灯关闭后需充分冷却才能重新启动。

   • 标准荧光观察流程为：在透射光下找到观察目标并初步对焦 → 切换至荧光光路，选择正确的激发滤光片组 → 在目镜中观察荧光图像并精细调焦 → 通过三目头切换光路至相机进行拍摄。

2. 荧光图像的记录与证据管理：

   • 必须使用高灵敏度的科学级数码相机进行图像捕获。拍摄时需记录完整的检验信息，包括激发波长、物镜倍数、样本处理方法等。

   • 荧光图像易猝灭，应尽快完成拍摄。所有原始图像需作为电子证据妥善存档。

3. 系统整合与功能拓展：

   • 该系统可与刑侦设备厂家提供的其他显微配件（如微分干涉相衬（DIC）部件、荧光染料试剂盒）整合，进一步拓展其应用范围。

   • 作为专业的司法鉴定设备，其操作人员需接受系统的显微技术和荧光原理培训，以正确解读荧光图像所代表的物证信息。

六、 结论

该三目荧光显微成像系统通过将高品质的显微光学平台、模块化荧光激发技术与优化的摄像接口相结合，为刑事技术实验室提供了强大的荧光微观测证能力。它成功地将荧光检测的高灵敏度、高特异性优势引入到微观物证检验中，有效解决了在复杂背景或微量条件下发现、鉴别和固定关键证据的难题。该设备是构建现代化、综合性刑事技术实验室司法鉴定能力的重要组成，对于提升在文件、生物、微量物证等多领域的精深检验水平具有显著价值。
