多功能痕迹物证照相载物台（基础核心配置）技术说明

一、 产品概述
本多功能痕迹物证照相载物台基础核心配置，是一套专为刑事技术实验室设计的模块化、标准化物证影像采集工作站的核心组件。它聚焦于解决工具痕迹、枪弹痕迹及其他固体物证在检验鉴定过程中，对多角度固定、特种照明与高清记录的核心需求，为后续的形态比对、特征分析及证据存档提供稳定、可靠且规范的影像采集平台。

二、 核心配置组件详解

1. 液压平稳升降载物台：

   • 功能：作为整个工作站的基座与操作平面。

   • 参数：台面尺寸为750mm×600mm，提供宽敞的作业区域。液压升降范围700mm-900mm，可实现平稳、无级的高度调节，以适应操作者不同姿势及对各类尺寸物证的便捷操作与布光。

2. 相机升降柱及万向云台：

   • 功能：实现数码相机（单反或微单）在三维空间内的精确定位与角度调整。

   • 参数：有效高度1000mm的立柱提供垂直方向的大范围调节，配合全向可调云台，可轻松实现精确的俯拍、侧拍、斜拍等多角度取景构图，是获得标准化物证影像的关键支撑。

3. 软管灯架（含标准光源）：

   • 功能：提供灵活、可定位的特种照明。

   • 参数：包含两支高显色性标准光源及柔性灯臂。灯臂可任意弯曲并锁定位置，便于从侧面、低角度（掠射光）或特定方向对物证进行照射，以突出工具擦划痕、立体压痕、表面纹理等微观特征。

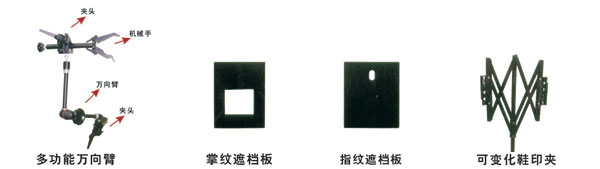

4. 万向台钳及机械手：

   • 功能：工具痕迹检验的核心固定工具。用于稳固、无损地夹持各类形状复杂的检材，并可实现多维度旋转与角度固定。

   • 参数：夹持范围覆盖圆柱形物体（φ5mm至φ110mm） 及平面物体（厚度0-50mm）。万向节设计允许在夹持状态下对检材进行360度旋转和倾斜，确保能以最佳观测角度展示痕迹特征。

5. 指纹掌纹遮挡板及可变换脚印夹：

   • 功能：实现指纹、掌纹及足迹样本的标准化、规范化拍摄记录。

   • 参数：专用遮挡板确保拍摄画面构图统一、背景洁净；可变换夹具能稳固固定不同规格的指纹卡或足迹样本，并保证比例尺的准确放置。

三、 在工具痕迹检验与刑事侦查中的应用
该基础配置构成了一个功能完整的物证影像采集核心单元：

• 工具痕迹固定与多角度拍摄：使用万向台钳牢固夹持嫌疑工具或承受客体，通过调整光源角度（如侧光）和相机位置，清晰记录撬压、剪切、擦划痕迹的立体形态，为与现场痕迹进行比对提供高质量影像。

• 枪弹痕迹的初步记录：可稳定固定弹头、弹壳，利用掠射光源展现击针孔、抛壳挺等痕迹的细微特征。

• 标准化生物特征记录：对捺印的指纹、掌纹卡或现场提取的足迹进行规范拍摄，确保影像符合数据库录入或鉴定比对的技术标准。

• 通用物证概貌与细节记录：为其他各类物证（如锁具、破损器械、金属碎片）提供稳定的拍摄平台和可调的照明环境。

四、 总结
该基础核心配置集成了稳定平台、精密操控、灵活照明与专业固定四大核心功能，构成了多功能痕迹物证照相载物台最本质、最必需的工作单元。它能够独立、高效地完成绝大多数常规工具痕迹及固体物证的影像取证需求，是刑事技术实验室开展科学检验、生成合规证据影像的基础性、关键性装备。其模块化设计也为后续根据特定需求扩展更多专业附件（如偏振镜、微距导轨、脱影箱等）预留了接口。
