1. 产品概述

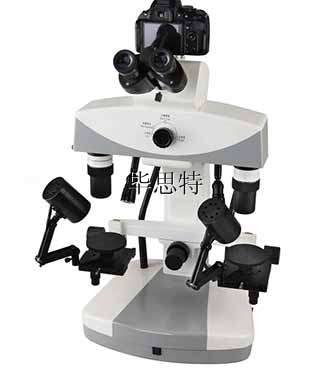

该比对显微镜是一款基于经典双光路合一观察原理的光学比对设备，专为刑事技术领域中枪弹痕迹、工具痕迹及文件物证的同一认定与差异鉴别而设计。其核心功能是通过一组目镜，同时观察并比较左右两个物证样本的显微图像，实现特征的无缝对接、精确重叠或分割对比。该设备旨在为鉴定人员提供直观、可靠的宏观与微观形态学比对工具，有效解决了单目交替观察带来的效率低下和特征记忆误差问题，是司法鉴定实验室进行常规痕迹比对检验的基础与核心装备。
2. 技术原理
该设备基于双光路合一目镜观察原理。其光学系统核心在于两个独立的物镜光路，通过一组精密的复合棱镜（如格林诺普棱镜系统）将光线转折、汇合，最终投射到同一组目镜的焦平面上。观察者通过目镜可同时看到两个并排、重叠或经分割线分开的物证图像。通过手动调节载物台的横向（X）、纵向（Y）、垂直（Z）移动以及两载物台的联动，可使两个检材的特征点在视场中精确对准或重叠，从而直接观察其形态、线条、边缘等细节的吻合度与差异。
3. 主要功能特点
-
双通道同步观察与多种比对模式：支持左/右单视场独立观察、重叠视场直接比对以及切割视场（一分为二）的并列比对，为用户提供最直观的特征对比体验，显著提升鉴别效率与准确性。
-
连续变倍与宽视场观察：物镜采用0.7X-4.5X连续变倍设计（变焦比1:6.5），配合大视场目镜（WF10X/24mm， WF20X/12.5mm），可在5.6X至127X的总放大倍率范围内获得清晰（3000NA）、视野宽阔的图像，便于从概览到细节的全面检验。
-
专业复合照明系统：同时配备大功率风冷强光源（50W/12V）与大功率LED光源，亮度及光斑大小均可调节。两种光源可灵活切换或组合使用，以适应金属弹壳、粗糙工具表面、纸张等不同反光特性检材的观察需求，优化成像对比度。
-
稳固机械结构与模块化扩展：载物台具备三维移动及联动功能，移动平稳。整体结构坚固，工作距离达95mm，便于操作。作为基础平台，其高度模块化体现在支持选配300万像素高清数字摄像头、专业刑侦图像处理软件及计算机，可轻松升级为数字化比对与记录系统。
4. 在刑事侦查与司法鉴定技术中的应用
-
枪弹痕迹的初步筛选与鉴定：用于对涉枪案件中的弹头、弹壳痕迹进行初步观察和比对，通过对接膛线痕迹、重叠击针孔痕迹等，快速筛选嫌疑枪支或为后续更精密的电动化鉴定提供方向和预判。
-
工具痕迹的形态学对比检验：对盗窃、破坏案件现场提取的线形或凹陷工具痕迹与嫌疑工具制作的样本痕迹进行直接形态比对，观察线条的流向、宽度、峰谷形态是否吻合，为认定作案工具提供关键依据。
-
文件与特种印刷品真伪鉴别：适用于比对可疑文件上的印章印文、印刷字体、手写签名的细节特征，或鉴别货币、证件上的防伪图案、缩微文字的差异，揭露伪造、变造事实。
-
教学培训与基础鉴定作业：由于其操作直观、原理经典，是培训刑事技术学员理解痕迹比对原理、掌握基本操作技能的理想教学设备，同时也是鉴定机构日常基础鉴定工作的可靠工具。
5. 主要技术参数
-
光学系统：
-
机械系统：
-
照明系统：
-
电气规格：
-
选配件：
